新安全带假人与原安全带假人的区别

作者:湖南赛孚汽车科技股份有限公司 浏览: 发表时间:2023-12-15 09:07:00

新安全带假人与原安全带假人区别



随着QC/T1187-2023《汽车安全带试验用假人》标准的推出,原安全带假人将不再适用于汽车安全带测试试验,新安全带假人与原安全带假人在尺寸和校准方面存在区别,具体区别如下文所述。


01尺寸范围区别


·体段尺寸区别

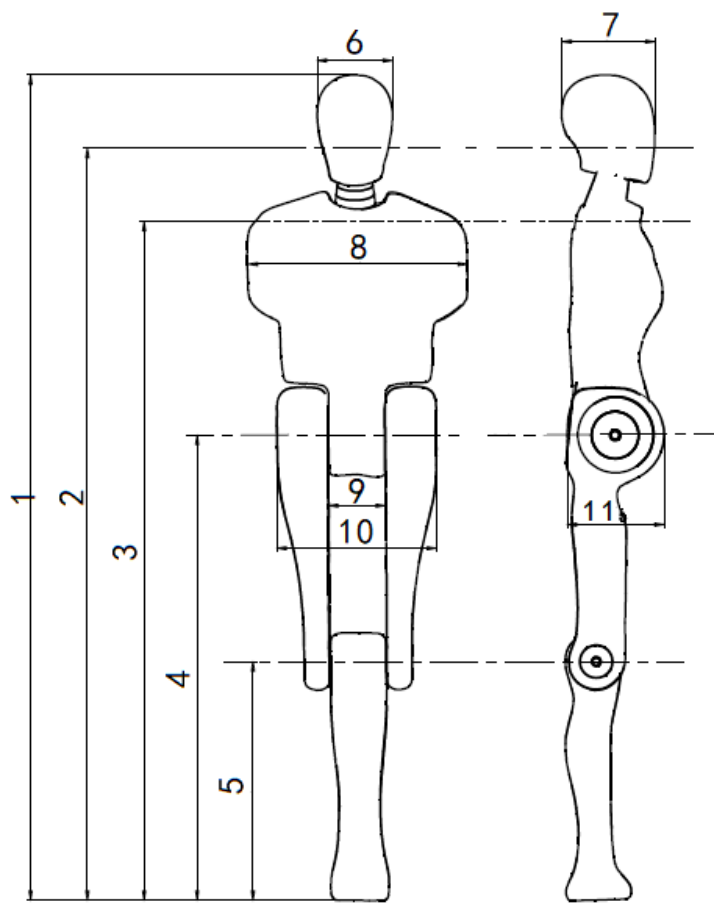

安全带假人主要尺寸测量位置




序号描述
原安全带假人尺寸(mm)新安全带假人尺寸(mm)
1
总高度,头顶距脚底高度1739±101750±10
2
头部螺栓中心距脚底高度1579±101600±10
3躯干上部平面距脚底高度1457±101470±10
4
髋关节中心距脚底高度987±10990±10
5
膝关节中心距脚底高度507±5510±5
6
头部宽度160±5160±5
7
头部深度195±5195±5
8
肩部宽度460±5465±5
9
大腿内侧宽度122±5120±5
10
髋关节宽度335±5340±5
11
髋关节深度205±5205±5

原安全带假人与赛孚新安全带假人尺寸对比表

·位移传感器安装点T、点P位置区别

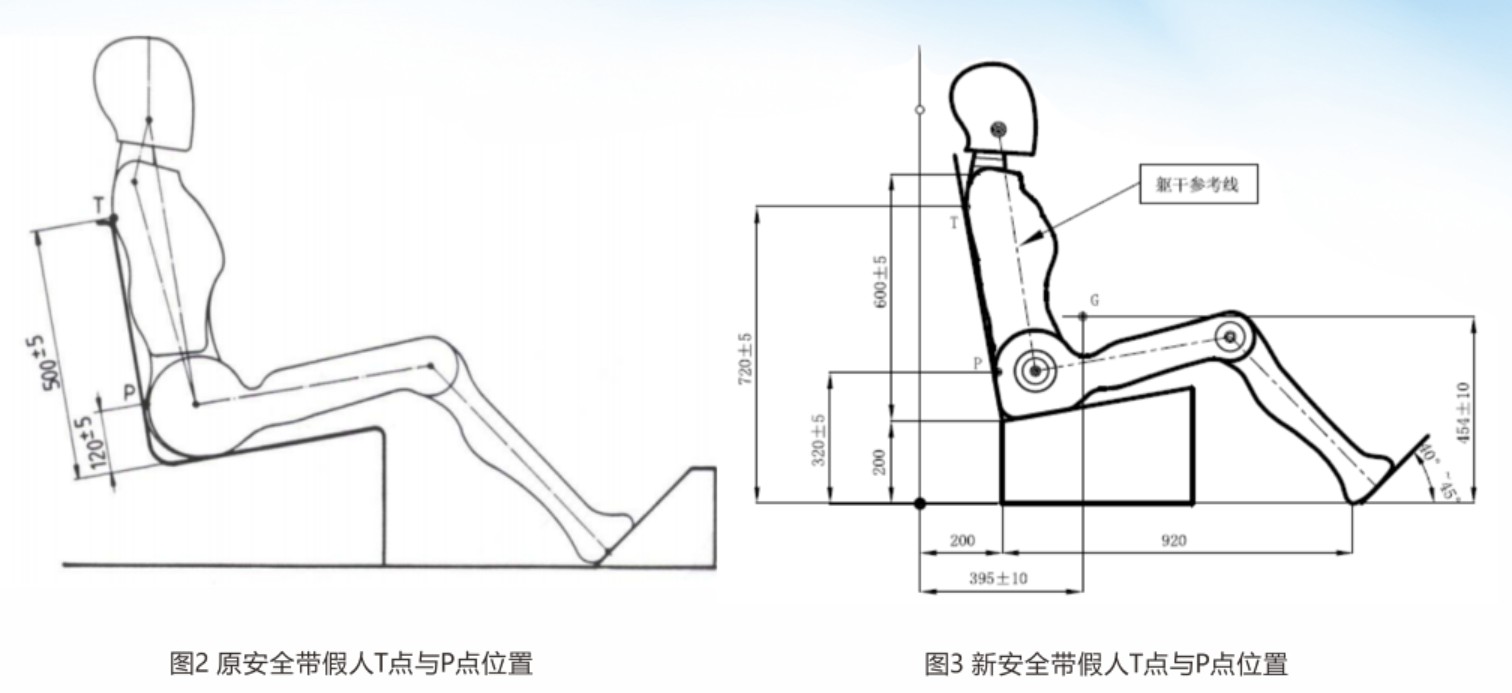

原安全带假人T点、P点位置如图2所示,其尺寸标注沿座椅靠背方向,而新安全带假人T点、P点位置如图3所示,需将原安全带假人T点、P点位置尺寸转换成新安全带假人所示的标注方式,经转换后,对比尺寸如下表所示。

序号名称原安全带假人(mm)新安全带假人(mm)
1
T点位置尺寸692.4±5720±5
2
P点位置尺寸318.18±5320±5

T点、P点位置尺寸对比

02校准区别

在校准方面,QC/T1187-2023中除保留安全带假人关节调节校准外,还新增了假人质心位置测定和躯干扭矩测定。赛孚新安全带假人按此标准执行,而原安全带假人无质心位置测定和躯干扭矩测定的校准。

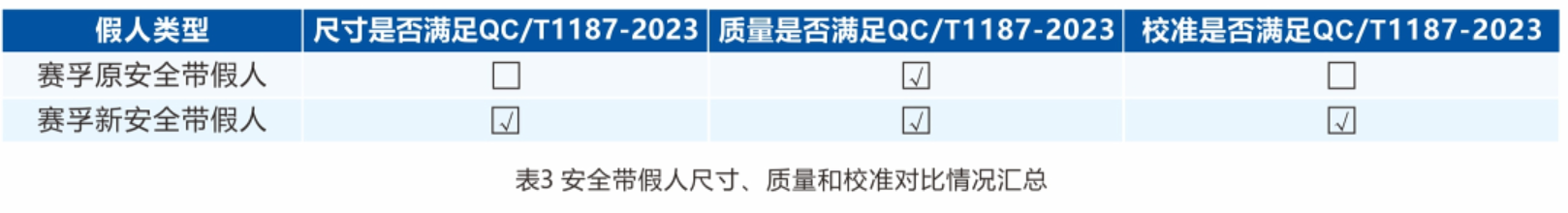

03安全带假人尺寸、质量和校准对比情况汇总
