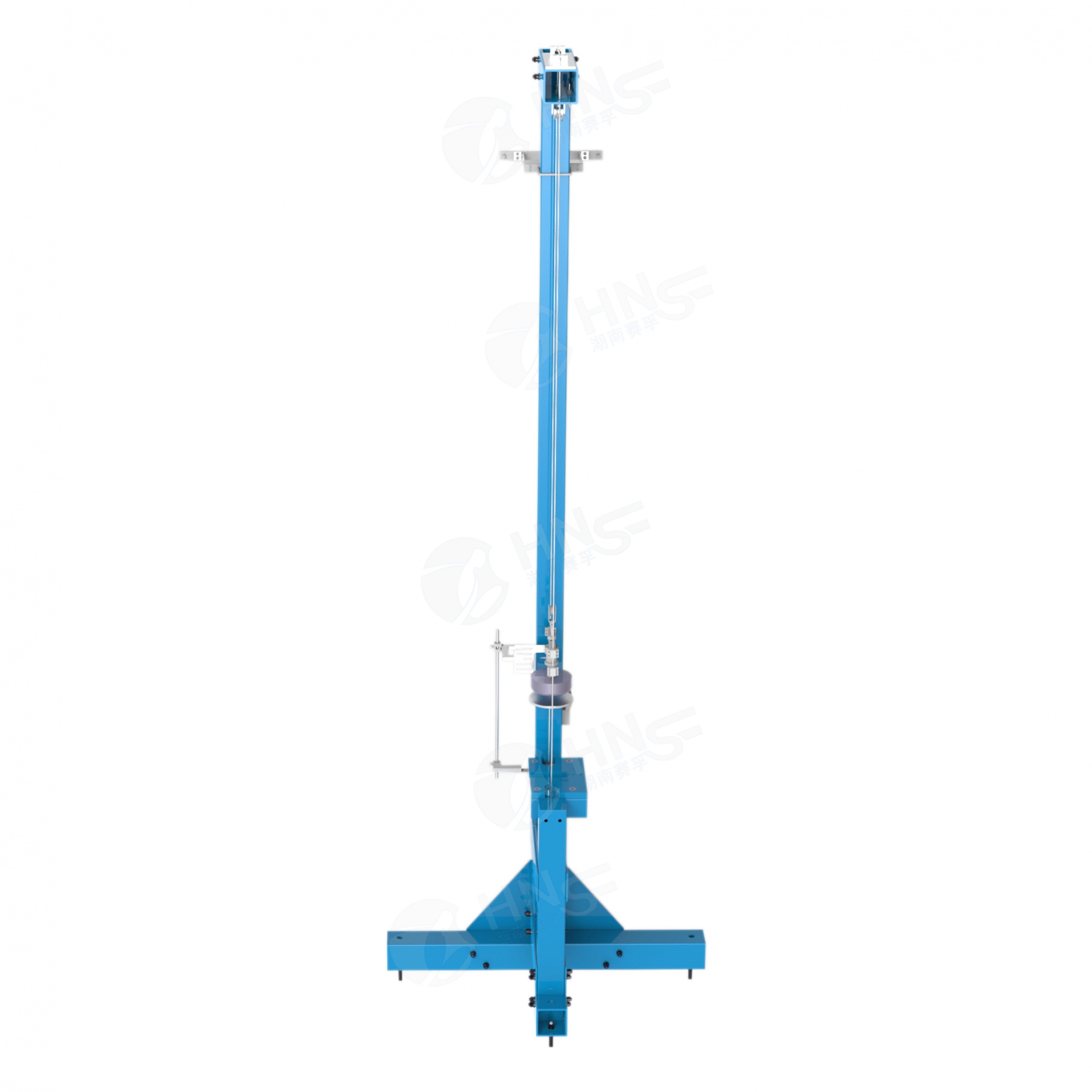

落锤试验标定设备
落锤试验标定设备主要由矩形钢管通过螺栓连接构成，整体⾼度为3m。通过将⾃由落体冲击器提⾼到指定的⾼度来进⾏测试。通过电磁释放系统释放冲击器，冲击器通过两根钢丝绳引导下落⽅向。当冲击器撞击肋⾻模块，安装在肋⾻模块内的线性电位器可以测量移峰值。⼀个7.78公⽄的冲击器⽤于肋⾻模块和肋⾻单独测试，如果需要对减震器单独测试，则需要使⽤6m⾼的设备。
用途和功能
可用于侧碰ES-2假人肋骨标定试验，满足NHTSA,49CFR PART572、SAE、JJF等要求。
满足标准
CFR 49 Part 572 (美国联邦法规第49章572部分）
JJF 1231-2009 《汽车侧⾯碰撞试验⽤⼈形试验装置校准规范》
传感器和数据采集器满⾜ SAE J211 《冲击试验⽤仪器》
| 尺寸长度 | 外形尺寸（mm） | 工作区域（mm） |
| 长度 | 1220 | 1220 |
| 宽度 | 828 | 828 |
| 高度 | 6046 | 6046 |
