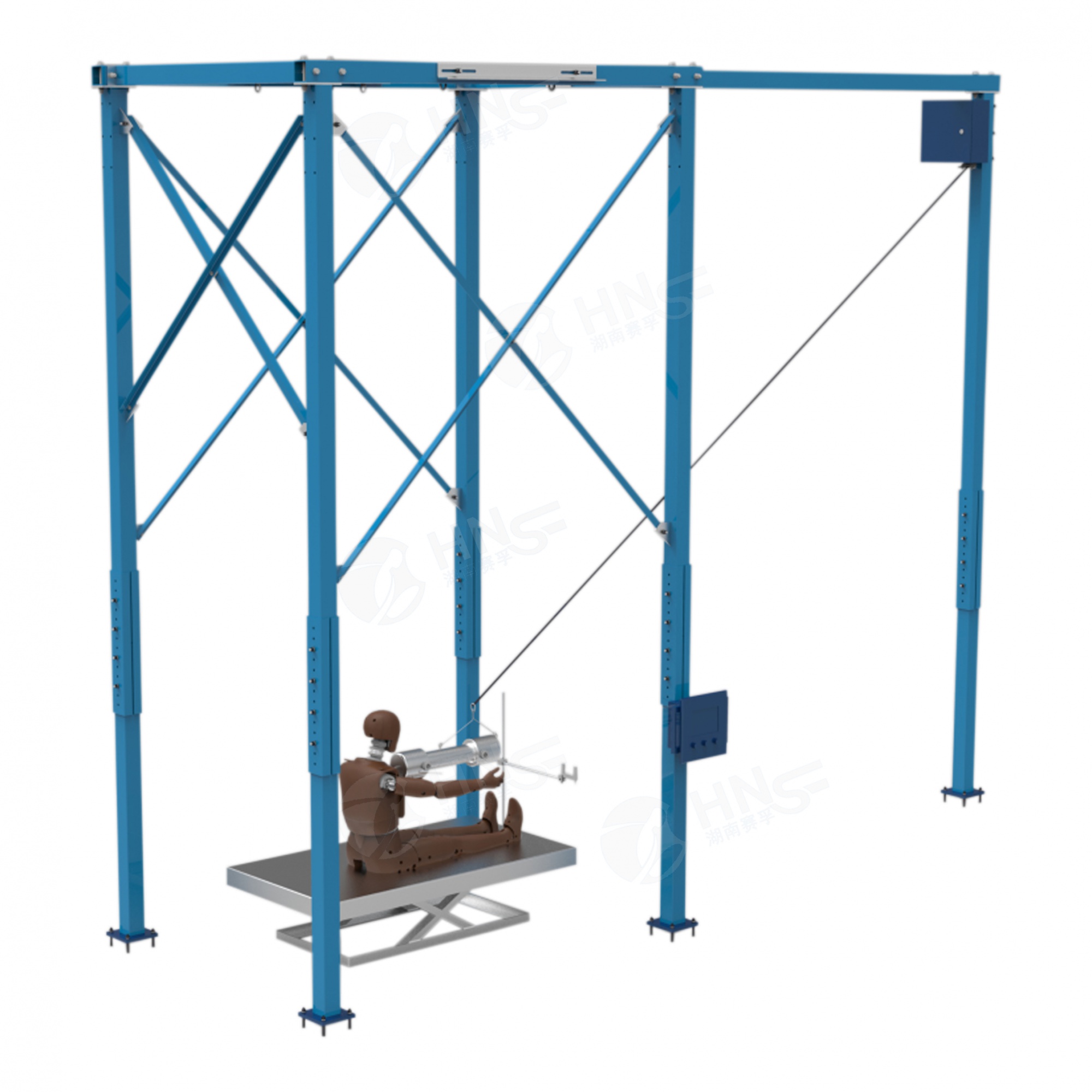

胸部冲击标定设备
冲击摆锤通过四根航空级缆绳悬挂在结构框架上。另外两根缆绳连接在摆锤的后部。必要时，将悬挂缆绳接合并压⼊锁扣中，以便精确地重新定位摆锤。该系统包括主体框架结构，摆锤提升及释放机构，还包括根据不同假⼈标定要求所需要配备的冲击锤。该系统可以完成假⼈多个部位的标定试验，尤其是最新开发的侧碰假⼈、Q系列⼉童假⼈以及THOR假⼈。
用途和功能
可用于Hybrid Ⅲ假人、侧碰假人、鞭打假人、THOR假人及Q系列儿童假人等胸部、腹部、肩部等部位标定试验，满足NHTSA,49CFR PART572、SAE、JJF等要求。
满足标准
CFR 49 Part 572 (美国联邦法规第49章572部分）
JJF 1230-2009 《汽车正⾯碰撞试验⽤⼈形试验装置校准规范》
JJF 1803-2020 《汽车正⾯碰撞试验⽤⼈形试验装置（H-Ⅲ⼥性）校准规范》
JJF 1231-2009 《汽车侧⾯碰撞试验⽤⼈形试验装置校准规范》
传感器和数据采集器满⾜ SAE J211 《冲击试验⽤仪器》
| 尺寸长度 | 外形尺寸（mm） | 工作区域（mm） |
| 长度 | 5990 | 5990 |
| 宽度 | 1985 | 1985 |
| 高度 | 4580 | 4580 |
