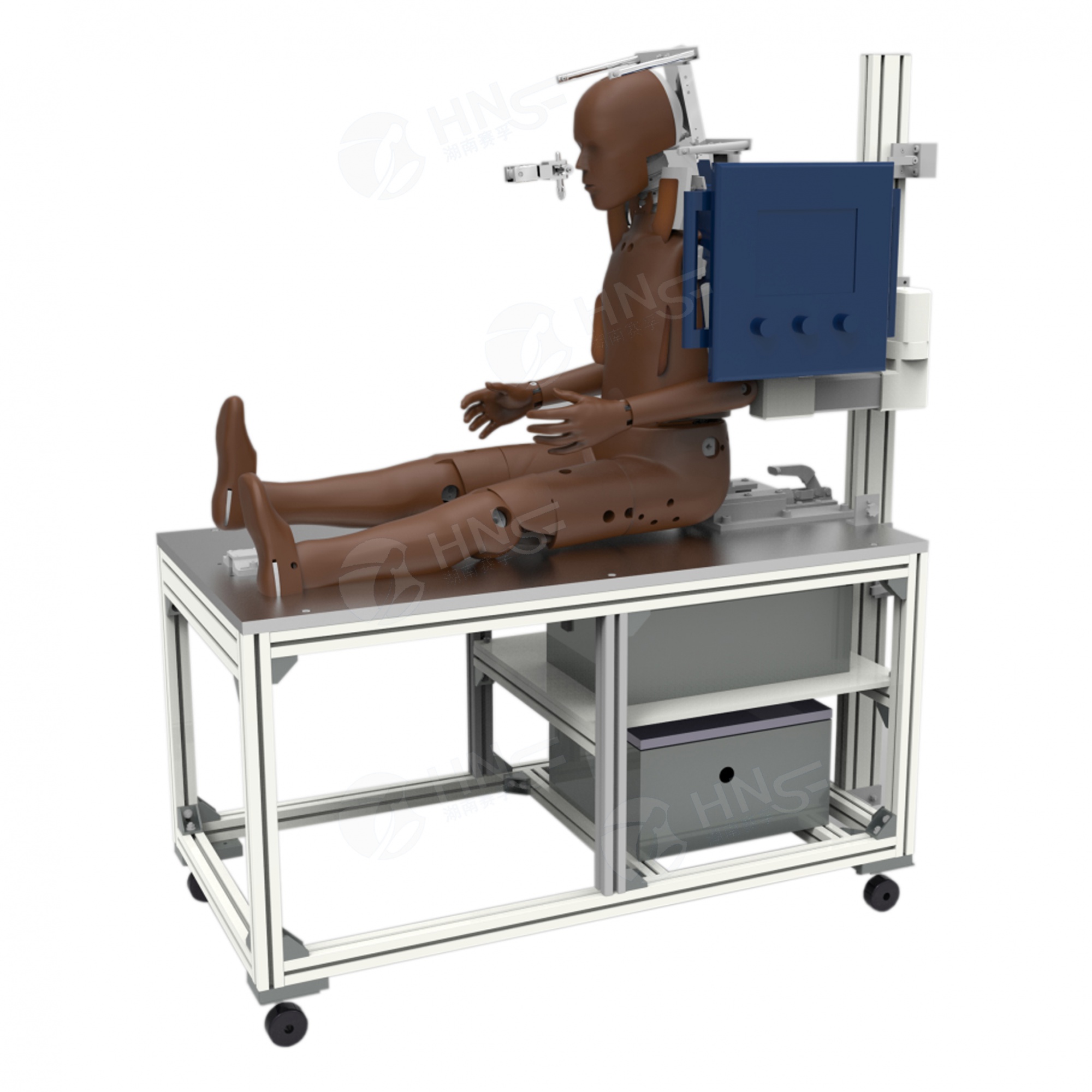

躯干弯曲标定设备
躯干弯曲标定设备是全⾃动的。启动软件后，综合控制单元将在没有监督或帮助的情况下进⾏完整的测试。躯干弯曲标定设备集成了⼀台PLC，控制驱动电机和离合器，并在标准⼯程单元收集、分析和显⽰结果，便于操作。所有测试功能都是通过测试台上的集成控制器和⽤户触摸屏上执⾏的。它还提供了在“⼿动”模式下执⾏测试，增加了灵活性，允许操作者在其运动范围内移动上半⾝，或移动到任何位置，并在整个运动范围内查看传感器输出。在设备侧⾯提供⼒和⾓度模拟输出，⽤户可以⽤数据采集系统和软件进⾏采集分析。
用途和功能
可用于Hybrid Ⅲ 5假人、Hybrid Ⅲ 95假人躯干弯曲标定试验，满足NHTSA,49CFR PART572 、SAE、JJF等要求。
满足标准
CFR 49 Part 572 (美国联邦法规第49章572部分）
JJF 1803-2020 《汽车正⾯碰撞试验⽤⼈形试验装置（H-Ⅲ⼥性）校准规范》
传感器和数据采集器满⾜ SAE J211 《冲击试验⽤仪器》
| 尺寸长度 | 外形尺寸（mm） | 工作区域（mm） |
| 长度 | 1312 | 1714 |
| 宽度 | 620 | 996 |
| 高度 | 1485 | 1485 |
