PRODUCT CENTER/ 相关配件
-
躯臀弯曲集成标定设备躯干弯曲集成标定设备为全自动化测试装置，依托高性能多功能计算机实现全局管控。设备启动后，综合控制单元可自主完成全流程标定作业，同步实现数据采集、运算分析与测试执行的协同运行。支持一键触发假人躯干标定任务，自动完成传感器数据解析、特性曲线生成及标准化测试报告输出。配套集成式吊装机构，通过旋转覆盖与线性移动的联动控制，可在三维空间内完成假人躯干组件的灵活转运与精准定位，全程保障操作安全性。 -

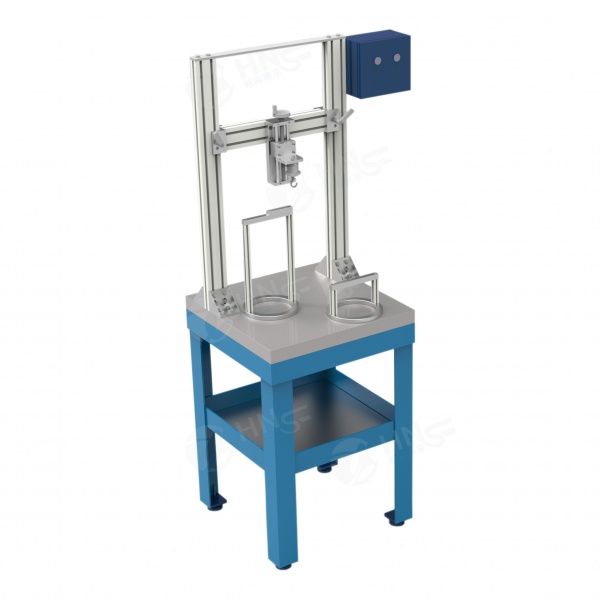

头颈集成标定设备头颈集成式标定设备为多功能一体化标定装置，集成头部跌落、颈部弯曲、颈部拉伸标定功能，支持头部标定与颈部弯曲/拉伸试验同步开展： ●头部跌落标定：通过自动精密滑台模组在0~500mm范围调节跌落高度，电磁铁释放头部从设定高度跌落到2英寸钢板完成标定，不含3个配套加速度传感器。 ●颈部标定：通过符合Part572标准的摆臂自由下落获得指定冲击速度，可用于假人颈部/腰椎动态标定；标配倾角传感器和试验加速度传感器，角度传感器需选配，不含力传感器。 头颈集成式标定设备依托高性能多功能计算机实现全局管控，支持一键触发假人头部、颈部标定任务，自动完成传感器数据解析、特性曲线生成及标准化测试报告输出。
-
重心测定装置重心测定装置用于汽车安全带试验用假人的重心测定，满足最新标准QC/T1187-2023《汽车安全带试验用假人》的重心位置要求。该装置有扭矩传感器、称重传感器、伺服电机、行星减速机等关键元器件，可实现座椅指定角度旋转，通过获取的扭矩传感器和称重传感器的数据，可以计算出假人重心坐标和重量，以判定所测试的汽车安全带试验用假人重心是否满足要求。
-

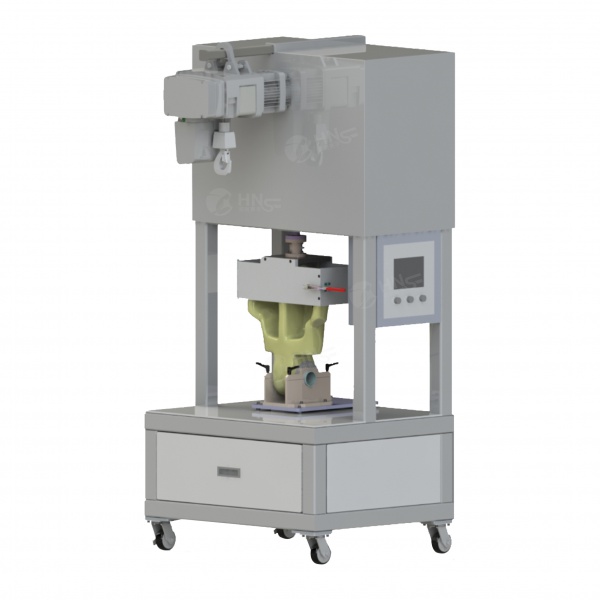

躯干扭矩测定装置躯干扭矩测定装置用于汽车安全带试验用假人的躯干扭矩测定，满足最新标准QC/T1187-2023《汽车安全带试验用假人》的躯干扭矩测定要求。该装置内置有扭矩传感器、角度传感器、电机、变频器、电磁离合器等关键元器件，可实现躯干正反扭转，并可测试获取躯干“水平扭矩—角度”的关系曲线，以判定所测试的汽车安全带试验用假人躯干扭矩是否合格。
-
脚部冲击标定设备脚部冲击标定设备可按ECE R94法规和NHTSA的THOR-LX和THOR-FLX⼩腿测试规范测量Hybrid Ⅲ 50th假⼈的脚部冲击响应，包括脚下部不穿鞋冲击、脚上部不穿鞋冲击、脚下部穿鞋冲击。脚部冲击标定设备为操作⼈员提供了⼀个安全、⾼效的测试环境。该脚部冲击试验可使⽤的是220VAC/50HZ电源，设备台架具有⼀个可转动的摆臂来满⾜不同的脚部冲击试验之间的速度变化。本试验所需的摆臂加速度计和Hybrid Ⅲ 50th、THOR-LX和THOR-FLX胫⾻传感器不包括在内。
-

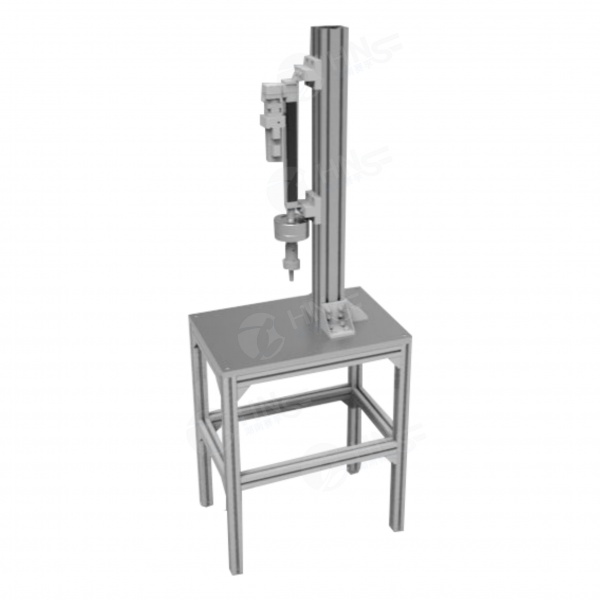

脚部压缩标定设备使⽤220VAC/50HZ电源，脚部压缩装置包括⼀个⼒传感器、线性执⾏器和控制器。运⾏脚部压缩测试固定装置需要两个通道。脚部压缩标定设备可满足SEA中Hybrid Ⅲ 50th和 95th假人45°的测试要求。通过使用可选设备，Hybrid Ⅲ5th女性假人也可进行测试。脚部压缩标定设备是一个紧凑、稳固的认证测试仪。
-

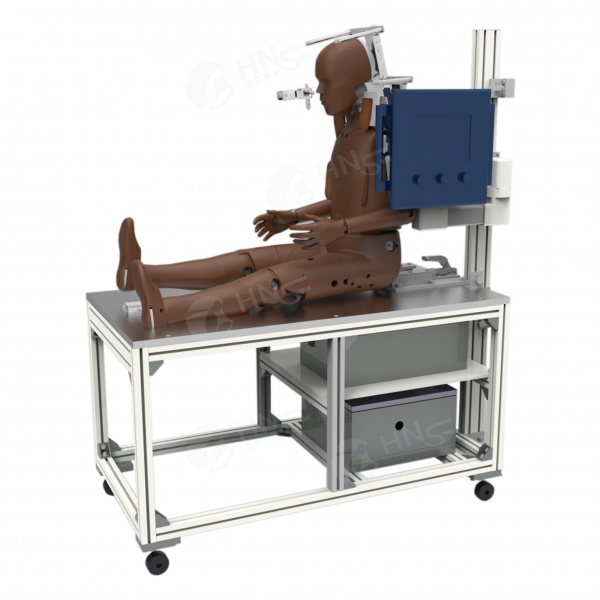

躯干弯曲标定设备躯干弯曲标定设备是全⾃动的。启动软件后，综合控制单元将在没有监督或帮助的情况下进⾏完整的测试。躯干弯曲标定设备集成了⼀台PLC，控制驱动电机和离合器，并在标准⼯程单元收集、分析和显⽰结果，便于操作。所有测试功能都是通过测试台上的集成控制器和⽤户触摸屏上执⾏的。它还提供了在“⼿动”模式下执⾏测试，增加了灵活性，允许操作者在其运动范围内移动上半⾝，或移动到任何位置，并在整个运动范围内查看传感器输出。在设备侧⾯提供⼒和⾓度模拟输出，⽤户可以⽤数据采集系统和软件进⾏采集分析。
-
膝部冲击标定设备膝部冲击/膝部位移标定设备是⼀个双系统，膝部冲击试验评估膝关节组件在膝盖中⼼轴线的直线冲击下的反应特征。膝部滑移试验评估膝关节滑动组件的反应特征或胫⾻相对于股⾻的相对于运动。Hybrid Ⅲ膝关节组件和⼩腿组件连接到冲击基座侧⾯的安装板上。冲击摆锤被拉回并连接到释放器上，随后由释放装置上的触发器释放。本试验所需的单轴加速度计、股⾻测压元件和膝关节电位计不包括在内。
-

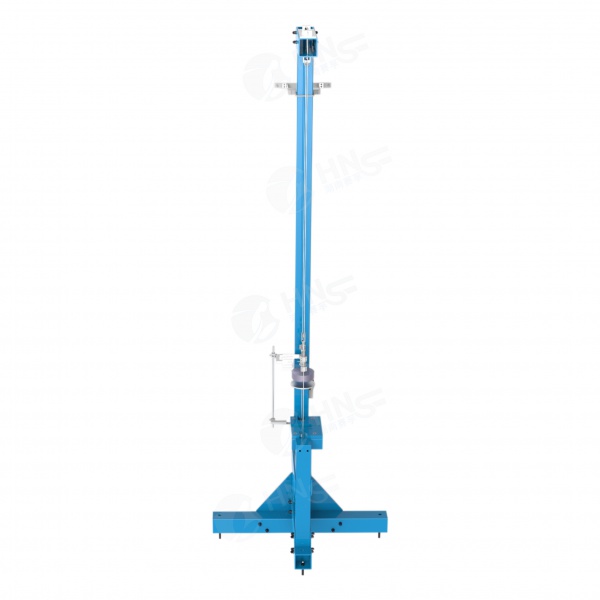

落锤试验标定设备落锤试验标定设备主要由矩形钢管通过螺栓连接构成，整体⾼度为3m。通过将⾃由落体冲击器提⾼到指定的⾼度来进⾏测试。通过电磁释放系统释放冲击器，冲击器通过两根钢丝绳引导下落⽅向。当冲击器撞击肋⾻模块，安装在肋⾻模块内的线性电位器可以测量移峰值。⼀个7.78公⽄的冲击器⽤于肋⾻模块和肋⾻单独测试，如果需要对减震器单独测试，则需要使⽤6m⾼的设备。
-

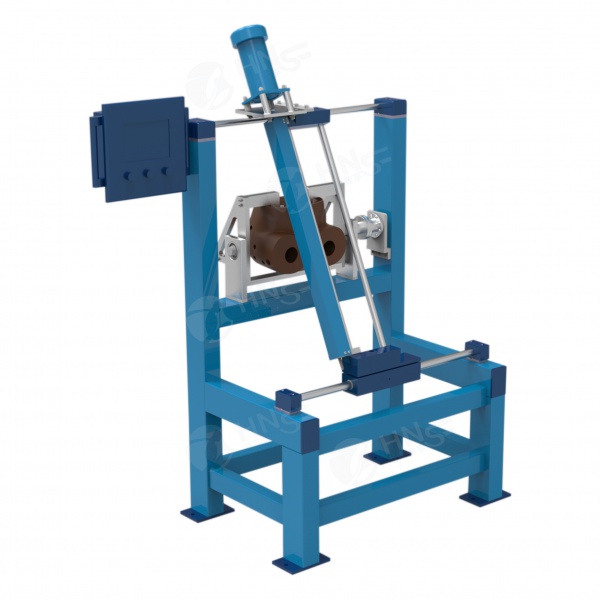

臀部标定设备精确的对准和导向系统，可满⾜测试程序中的⾓度和导向要求。⼒矩是直接测量的，没有转换或计算，避免因权重或近似引起误差。⾓度与⼒矩在同⼀中⼼线上测量，这个中⼼线处于股⾻旋转中⼼的公差范围内。标定设备由数字控制器控制，操作时不需要外部计算机。数字控制器有触摸屏显⽰，操作简单快捷。试验可以在任意弯曲⾓度或⼒矩⽔平上停⽌，这些设置可以通过数字控制器菜单输⼊。⾓速度是通过数字控制器菜单设置的，标定设备在每次试验开始时⾃动确定零度⾓，测试台电源为220VAC/50Hz。标定设备不通过股⾻施加轴向拉⼒，测试完成后，数字控制器⽴即显⽰测试结果。
-
胸部冲击标定设备冲击摆锤通过四根航空级缆绳悬挂在结构框架上。另外两根缆绳连接在摆锤的后部。必要时，将悬挂缆绳接合并压⼊锁扣中，以便精确地重新定位摆锤。该系统包括主体框架结构，摆锤提升及释放机构，还包括根据不同假⼈标定要求所需要配备的冲击锤。该系统可以完成假⼈多个部位的标定试验，尤其是最新开发的侧碰假⼈、Q系列⼉童假⼈以及THOR假⼈。
-

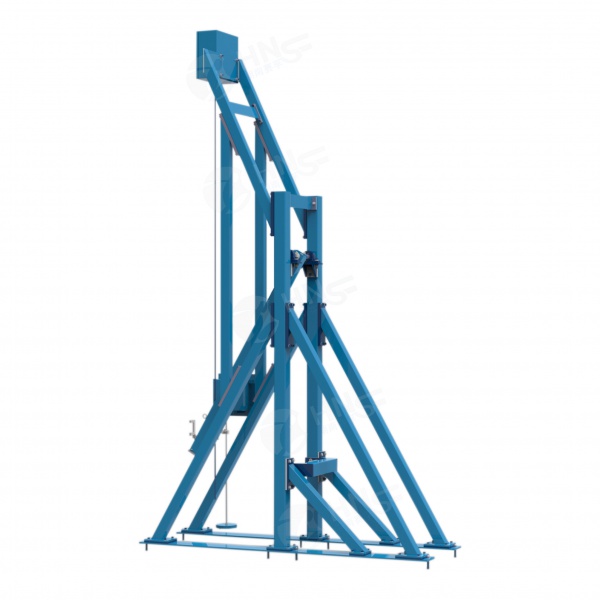

颈部标定设备颈部标定是通过释放摆臂并使其⾃由下落以达到特定的冲击速度来完成的。通常⽤来对假⼈颈部或腰椎进⾏动态标定。该系统包括主体框架结构，电控系统以及满⾜Part572要求的特制摆臂，设备配有控制所需的倾⾓传感器和试验所需的加速度传感器，其中⾓度传感器及其安装附件根据不同假⼈的实验类型需要进行选择，设备不包括⼒传感器。
