Q6儿童假人
Q6假⼈代表6岁儿童的生物特征，假人生物仿真度高，可代替人体进行多种场合测试实验。Q系列假人相较于P系列假人有更好的生物逼真度。从儿童和缩放成年生物力学响应曲线的生物力学信息已被用来定义假⼈响应。并且，Q6假人的人体测量是基于CANDAT 数据。
结构：
该装置是由与真实人体⼀⼀对应的头部、颈部、胸部、腹部、腰椎、臀部、腿部、手臂、外衣组成的人体模拟装置，用金属和塑料骨架外罩模拟肌⾁的橡胶、塑料和泡沫构成，与人体有相似的抗冲击特性，其大小和质量代表6岁的儿童假⼈。试验时，在Q6儿童假⼈内部的特定位置安装加速度传感器、载荷传感器、位移传感器等器件，测量在汽车正侧面碰撞过程中被测部件的加速度、载荷、位移等数据，以供性能分析。

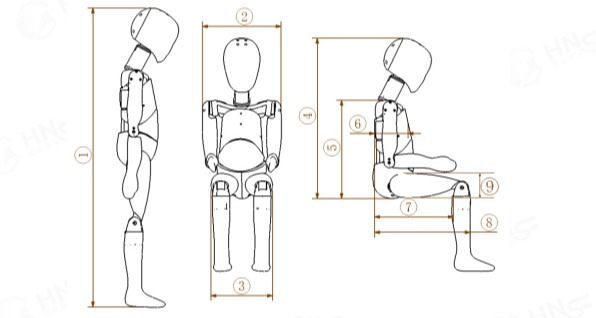

主要尺寸：
| 序号 | 名称 | 尺寸（mm） |
| 1 | 身高 | 1143±9 |
| 2 | 肩宽（最大值） | 305±7 |
| 3 | 臀宽 | 223±7 |
| 4 | 坐高 | 601±9 |
| 5 | 肩高 | 362±7 |
| 6 | 胸部厚度 | 141±5 |
| 7 | 从臀部后面到腘肌 | 299±5 |
| 8 | 从臀部后面到膝盖前面 | 366±5 |
质量分布：
| 组件 | 质量（kg） |
| 头部+颈部（包括所有加速度计安装座） | 3.94±0.10 |
| 躯干（包括加速度传感器，底座以及IR-TRACC） | 9.07±0.40 |
| 腿（左/右） | 6.90±0.10 |
| 手臂（左/右） | 2.49±0.10 |
| 衣服 | 0.55±0.10 |
| 总计 | 22.95±0.80 |
传感器配置：
| 安装位置 | 传感器名称 | 通道 | 配置要求 |
| 头部 | 加速度传感器 | 3×1 | ★★★ |
| 角加速度传感器 | 3×1 | ★ | |
| 上颈部 | 6通道力传感器 | 1×6 | ★★★ |
| 下颈部 | 6通道力传感器 | 1×6 | ★ |
| 胸椎骨 | 加速度传感器 | 3×1 | ★★★ |
| 胸部 | IR-TRACC位移传感器 | 1×1 | ★★★ |
| 胸部肋骨 | 加速度传感器 | 5×1 | ★ |
| 腹部 | 压力传感器 | 2×1 | ★★ |
| 腰椎 | 6通道力传感器 | 1×6 | ★ |
| 骨盆 | 加速度传感器 | 3×1 | ★ |
| 髂骨 | 力传感器 | 2×2 | ★ |
赛孚公司对产品的售后服务承诺如下：
1、我司保证制造过程中所有工艺、关键零部件等各方面达到规定的品质、规格和性能，提供的产品是全新的、采用最新设计和合适材料制造的、符合国内和国际法规及标准。
2、自产品售出之日起，质保1年，且为客户提供假人重铸、维修等相关服务。
3、免费提供用户开展汽车安全假人碰撞试验所需的培训和指导，保证用户相关试验人员掌握假人的正确使用方法和试验数据的正确分析。
4、若由于产品质量问题引起用户试验工作遇到阻碍，售后人员7×24小时全天候电话沟通处理，48小时内到达现场进行处理。
5、我司长期为客户提供备件采购和供应服务。
6、售后服务热线：0731-84488719
Q假人适合正碰和侧面碰撞的CRS评估,也适用于客户评价和研究的双重目的。其中可能的应用包括:
— UN R129儿童约束系统(CRS)测试
— EuroNCAP测试
— C-NCAP测试
— Latin-NCAP测试
— K-NCAP测试
— ASEAN-NCAP测试
— ANCAP测试
Q系列假人是继P系列假人后推出的儿童系列假人。相比P系列假人，Q系列假人的生物力学特性有所改善，是基于儿童和按比例缩小的成人生物力学信息响应曲线定义的假人响应。该系列假人可以配备加速度传感器、角速度传感器、测力传感器、位移传感器等，评估假人在各种情况下受到的损伤。
为了使儿童假人易安装、易拆卸，赛孚公司在假人结构上进行了优化，以确保假人能被快速拆卸和组装，而且保证了传感器对假人运动特性影响的最小化，保护假人体内的传感器和线缆的完好。
