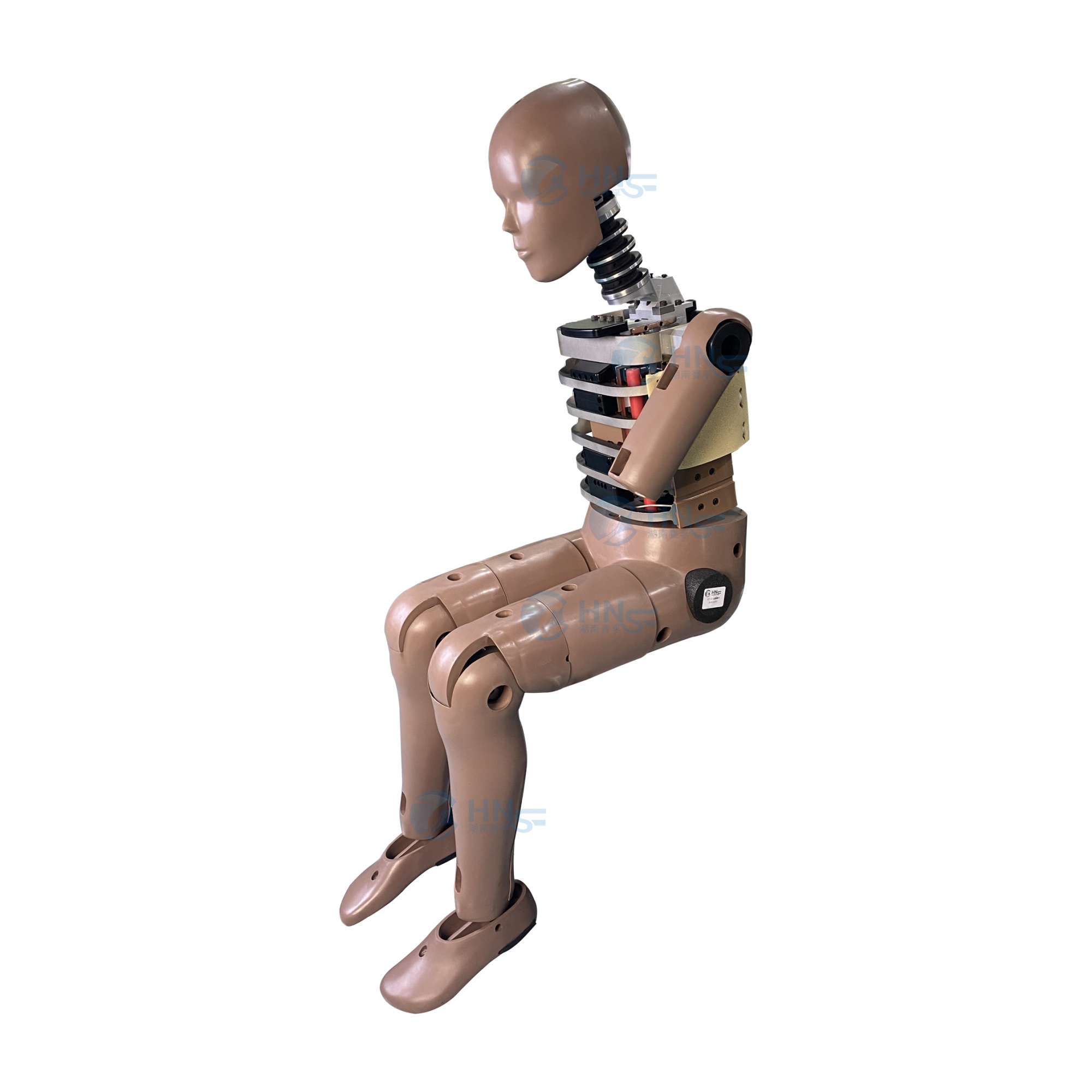

SID-IIs 女性侧面碰撞假人
SID-Ⅱs女性侧面碰撞假人是基于Hybrid Ⅲ 5th女性假人设计和开发出来的新一代侧面碰撞测试假人，用于专门评估先进的汽车侧面冲击保护系统，特别是侧面安全气囊。该假人已经在世界范围内进行了广泛的测试，能够测量100多个数据通道，用于头部、颈部、手臂、胸部、腹部、骨盆和腿部的损伤评估。
结构：
SID-Ⅱs女性侧面碰撞假人主要由头部、颈部、手臂、上躯干、下躯干、腿部组成。骨架材料主要为金属和塑料，外部罩着模拟肌肉的橡胶、塑料和泡沫构成，与人体有相似的抗冲击特性。试验时，在SID-Ⅱs女性侧面碰撞假人内部特定的位置安装加速度传感器、载荷传感器、位移传感器等器件，可测量汽车侧面碰撞过程中被测部位的加速度、载荷、位移等数据，以供性能分析。
主要尺寸：
| 序号 | 名称 | 尺寸（mm） |
| A | 坐姿高度 | 780±8 |
| B | 肩关节枢轴点离坐平面的高度 | 445±8 |
| C | H点离坐平面高度 | 84±5 |
| D | H点到背平面距离 | 146±5 |
| E | 肩关节枢轴点到背平面距离 | 102±5 |
| F | 大腿厚度 | 127±8 |
| G | 头部宽度 | 144±4 |
| H | 头后侧到背平面距离 | 43±3 |
| I | 头部深度 | 183±5 |
| J | 头围 | 546±5 |
| K | 臀部到膝盖前端的距离 | 527±13 |
| L | 脚底到坐平面高度 | 356±13 |
| M | 脚底到膝关节枢轴点的高度 | 401±8 |
| N | 臀部到腘窝的距离 | 429±13 |
| O | 胸部厚度（不穿衣服） | 203±8 |
| P | 足部长度 | 224±8 |
| Q | 臀部宽度 | 318±5 |
| R | 手臂长度 | 254±5 |
| S | 膝关节枢轴点到背平面的距离 | 485±8 |
| V | 肩宽（仅安装一侧手臂，左侧或右侧） | 349±8 |
| W | 足部宽度 | 86±8 |
| Y | 胸围（穿衣服） | 866±15 |
| Z | 腰围 | 776±15 |
质量分布：
| 组件 | 质量（kg） |
| 头部组件 | 3.70±0.05 |
| 颈部组件 | 0.91±0.09 |
| 上躯干组件（不穿衣服） | 11.11±0.20 |
| 下躯干组件 | 12.52±0.18 |
| 手臂组件（左或右） | 0.91±0.05 |
| 大腿组件（左/右） | 3.13±0.09 |
| 小腿组件（左/右） | 3.27±0.09 |
| 脚组件（左/右） | 0.79±0.05 |
| 衣服 | 0.59±0.07 |
| 假人总重量 | 44.12±1.09 |
